Registrador del Sistema de Potencia TESLA 4000 con CDR, PMU y protocolo IEC 61850 Station Bus
Modelo 4000-A

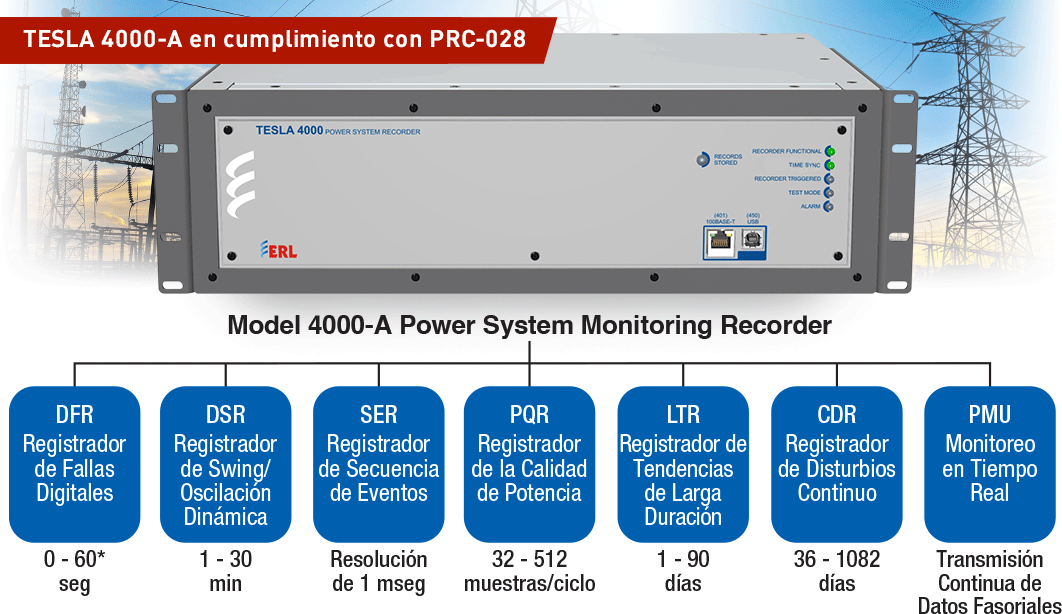

Registrador TESLA 4000 (Modelo 4000-A)

TESLA 4000 es un registrador digital de fallas multi-ventana de tiempo (simultáneas) fácil de usar, rentable y moderno. Su funcionalidad integrada de Phasor Measurement Unit (PMU) transmite datos de sincrofasores para monitoreo de área amplia. Habilitado con el protocolo IEC 61850, el modelo 4000-A cuenta con avanzadas capacidades de comunicación que, junto con sus potentes funciones de registro, proporciona el monitoreo más versátil y completo del estado del sistema de energía.

Con más de 1000 arranques definibles por el usuario, el modelo 4000-A crea registros simultáneamente en 3 dominios de tiempo (fallas (rápido), oscilación/swing (lento) y registros de tendencias), elaborando también registros de eventos. El CDR (Continuous Disturbance Recorder) crea registros continuos sin arranques que, junto con los registros de fallas, oscilaciones (swing) y tendencias, proporcionan una amplia visibilidad del rendimiento del sistema. El CDR también crea redundancia en los datos de PMU.

Como todos los productos TESLA 4000, el Modelo 4000-A tiene 256 entradas virtuales para registrar cambios de estado digital contenidos en mensajes IEC 61850 GOOSE, ampliando sus capacidades de monitoreo.

Aplicaciones

  • Visión integrada completa del estado del sistema de energía
  • Supervisión del rendimiento de los IED y equipos de la subestación
  • Más de 1000 disparos configurables por el usuario que capturan información vital que los relés del sistema podrían pasar por alto
  • Información proporcionada para el monitoreo y análisis de área amplia (WAMS)
  • Como PMU, transmite hasta 36 fasores, 24 cantidades analógicas y 64 estados digitales simultáneamente

Características y beneficios

  • Software de configuración y análisis fácil de usar
  • Protocolos de comunicación avanzados que incluyen IEC 61850 con las siguientes características
    • GOOSE/MMS Edición 2 con certificación
    • Suscripción GOOSE y publicación en cualquier puerto.
    • Soporte de simulación y modo de prueba
    • Soporte de tipo de datos de estado de punto doble (DPS).
  • Compatibilidad con SCADA con Modbus y comunicaciones DNP3 mejoradas con hasta 4 maestros DNP
  • Registro continuo de disturbios (CDR) que cumple con los estándares NERC PRC-002 DME
  • Los módulos de entrada remota ahorran costosos tendidos de cableado
  • Comunicaciones estándar de última generación (4 puertos traseros, 100BASE-TX RJ-45 o 100BASE-FX óptico multimodo de 1300 nm con conector estilo ST para adaptarse a las últimas comunicaciones basadas en red de la industria)
  • Redundancia de puerto de red PRP y RSTP opcional (4 puertos traseros, 100BASE-TX RJ-45 o 100BASE-FX óptico multimodo de 1300 nm con conector estilo LC)
  • Puertos Ethernet con 4 direcciones MAC únicas que se adaptan fácilmente a las necesidades de seguridad de acceso a la red
  • Sincronización de tiempo a través de IRIG-B o mediante protocolos SNTP o PTP
  • Calidad de los datos reportados en eventos y registros
  • Secuencia circular de eventos informe de búfer de 1000 eventos
  • Tasa de muestreo de hasta 512 m/c aplicable a los 36 canales
  • Registro de canales lógicos en registros de fallas y oscilaciones
  • Cumple con los estándares IEEE C37.118-2014 e IEEE/IEC 60255-118-1-2018.
  • Registros de oscilación/swing con una frecuencia de muestreo de 1 o 2 m/c
  • Memoria de almacenamiento estándar de 16 GB
